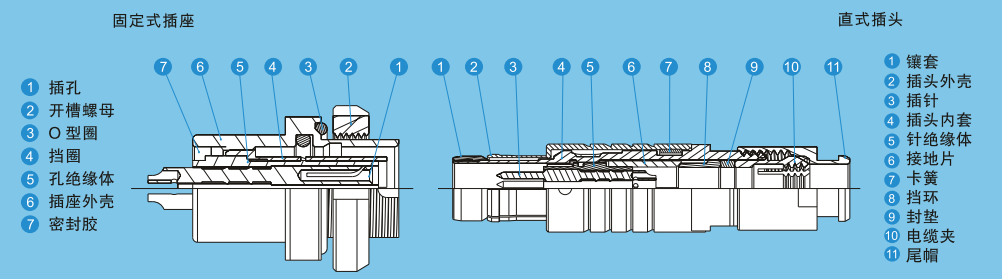

航空插头是什么？哪些零件和连接方式组成？ 1 航空插头接触端子 2.绝缘体 3.外壳 4.密封件

航空插头是什么？哪些零件和连接方式组成？

第一：航插的主要零件组成部分
1 航空插头接触端子
它通常由切割或非切割方法形成。圆柱销和插座结构简单，接触可靠，易于加工成各种规格，因此应用广泛。
2.绝缘体
航空插头绝缘子接触体的绝缘件，除了保证多个接触体之间相互电绝缘外，还起导向、定位、密封等作用。绝缘体的材料和结构直接影响航空插头的电气和机械性能。根据材料的硬度，有弹性绝缘子、半硬绝缘子和硬绝缘子。常用的材料包括橡胶、硅胶、PPS塑料、陶瓷和玻璃等耐腐蚀性好特殊材料。
3.外壳
航空插头外壳保护绝缘体和接触体的结构。外壳上有定位、导向、锁紧机构，保证航空插头能正常工作。外壳有时还起密封、防水、防火和电场屏蔽作用。圆形连接器的外壳有螺纹、卡口和直插自锁自锁式，便于在多触点和大插拔力的情况下连接。
4.密封件
航空插头内部与外部连接处密封件，插头跟插座插合时起到防水，防尘作用。

第二：航空连接器插头插座的连接方式有哪些？

螺纹连接是最常见的。具有加工工艺简单、制造成本低、应用范围广等优点，

但连接速度慢，不适合频繁插入和快速连接；这些大型接触器和在强振动环境中工作的航空插头。连接完成后，可安装防止松动的保险丝。连接形式可靠，但连接速度慢。

2、卡口式连接由于三个槽的导程长，连接速度快，但制造复杂，成本高；卡口式连接是一种可靠、快速的连接和分离形式。大多数卡口式连接的航空插头都有正确的连接和锁定的直观显示，可以从螺母侧面的孔中观察到。卡口式连接的三个卡口槽的引线较长，因此连接速度较快，但制造较复杂，成本较高；

3.插拔式连接。
插拔式连接是三种连接方式中连接速度最快的一种。它不需要旋转运动，只需要直线运动就可以实现连接、分离和锁定的功能。由于它是一种直推拉连接方式，因此只适用于总分离力较小的航空插头。它通常在小型航空插头中更常见。插拔连接是一种多用途的连接形式。当连接和分离时，航空插头的插头和插座通常是直线往复运动，不需要扭转和旋转，只需要一个小的工作空间就可以完成连接和卸载。常见的插拔连接有两种结构：滚珠或销钉。由于机械上没有省力的机构，一旦误插，机械阻力显著增加，可以及时发现。

第三：航空连接器的正确选择：

航空连接器是连接电气线路的机电元件。航空连接器的分类不同，航空连接器的形状和品种也不同。在不同的情况下，选择直弯曲、外径和外壳的固定要求。体积。重量。是否需要连接金属软管。航空连接器的工作环境主要基于温度。湿度。温度急剧变化。大气压力会破坏边缘材料，降低绝缘电阻和耐压性。
航空连接器的正确选择和使用是保证电气线路可靠性的重要方面。
